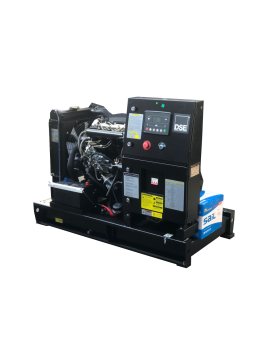

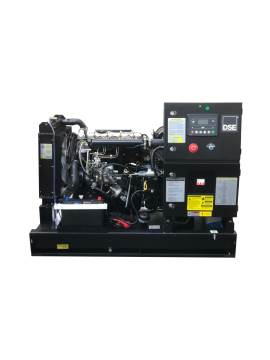

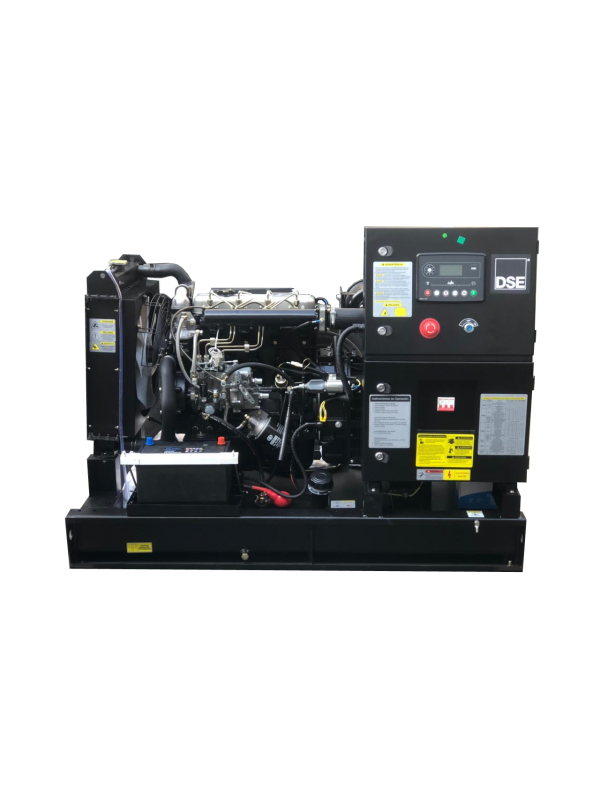

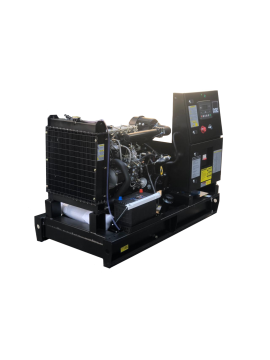

Grupo Electrogeno Generador Diesel 63kva Yn70yc Abierto

Grupo Electrogeno Generador Diesel 63kva Yn70yc Abierto

MCH1001508
1 Artículo
$ 961.636,00
Cantidad

Descripción
DATOS GENERALES
Modelo: YNS70YC
Motor YUCHSI
Potencia Primaria 50 kW - 63 kVA
Potencia de reserva 33 kW - 41 kVA
Frecuencia 50 Hz - 1500 RPM
Voltaje 400V - 230V
Corriente 90 A
Conexión 3P 4W / Y
Factor de potencia 0.8
Dimensiones: Abierto (L×An×Al)1900 mm x 850 mm x 1250 mm Peso 890 kg
Cabinado (L×An×Al) 2300 mm x 1100 mm x 1290 mm Peso 1260 kg.

CONFIGURACION STANDARD
Motor: Marca: YUCHSI
Alternador: Alternador de CA sin escobillas YNNAN
Radiador: Tipo Silencioso 50ºC (Tipo Abierto 40°C), cubierta protectora del ventilador
Bastidor Base: Hasta 550KW: tanque de combustible montado en la base, almohadillas antivibración, soporte de batería
550KW: Bastidor de base de acero de canal, almohadillas antivibración, soporte de batería
Sistema de control: DEEP SEA 6020.
Batería: Batería cargada en seco, disponible para 6 arranques en condiciones estándar; cables de conexión.
Accesorios provistos: Fuelles, codos y bridas, silenciador de escape, etc.
Documentación: Dibujo eléctrico, manual de operación y mantenimiento, certificación, etc.

DATOS DEL MOTOR
Modelo: YC4D90-D21
Aspiración: Turbocargado
Tipo: En linea
Cilindros: 4
Controlador: Electrónico
Potencia: 66 KW
Desplazamiento: 4.214 lts.
Diám. x Carrera: 108x115 mm
Compresión: 17.5:1
Velocidad: 1500 RPM

SISTEMA DE COMBUSTIBLE
Consumo de combustible a potencia nominal: 16,3 L/h
Tipo de combustible: Sumer: GB 252-2000 top ASTM D975 No.2-D or BS2869 1998 Class A1, A2
Consumo de combustible de energia en espera: 18,2 L/h
Sistema de Inyección: Mechanical pump

SISTEMA DE LUBRICACION
Capacidad: 14 lts.
Tipo de Combustible: API CF-4 15 W40
Temperatura Máxima <120°C
Método de lubricación: <0.01 L/h

SISTEMA DE REFRIGERACION
Capacidad: 24 lts.
Modulación del termostato: 70-80 ºC
Temperatura maxima: 97 ºC
Flujo del ventilador: 91 m3/min
Método de impulsión del ventilador: Shaft Drive
Potencia del ventilador: 2,7 kW

SISTEMA DE ADMISIÓN DE AIRE
Aspiración: 3,51 m3/min
Restricción máxima de entrada de aire: 3.5 kPa

SISTEMA DE ESCAPE
Flujo de gases: 12,6 m3/min
Temperatura de gases: <650 °C
Presión trasera máx.: <10 kPa
Tamaño del escape: 1×60 mm

SISTEMA DE ARRANQUE
Tipo: DC24 V Arranque Electrico
Baterías: 2x120 A/h

DATOS DEL ALTERNADOR
Modelo: SLG22F
Factor de potencia: 0.8
Fases: 3
Conexión: 3P 4W/Y
Paso de bobina 2/3
Aislación: H
Influencia armónica: TIF: <50
Coeficiente de voltaje: THF:<2%
Rango de ajuste: =±5%
Potencia: 58/72.5 kW/kVA
Voltaje: 400/230V
Frecuencia: 50 Hz
Rodamientos: 1
Clase de aislación: IP 21
Eficiencia: 88.6 %
Regulación: ±1%
Regulador: AS440
Excitación: Autoexcitado

Todos estos datos están basados en normas ISO 3046 y corresponden a las siguientes cotas de utilización: Altitud máxima, 100m, presión barométrica 100 KPa, temperatura del aire 25°C y humedad relativa ambiente 30%

Los generadores Diesel MACTHOOLS cumplen con las siguientes normas:
ISO8528, ISO14000,ISO3046, GB755, BS5000,VIDEO0530, IEC34-1

SISTEMA DE CONTROL
DSE6110 MKII y DSE6120

Características Generales

El módulo de control de fallas de red (utilidad) automático MKII es adecuado para una amplia variedad de aplicaciones de un solo grupo electrógeno.
Supervisión de un gran número de parámetros del motor, los módulos muestran advertencias, apagado y estado del motor en la pantalla LCD retroiluminada,
LEDs iluminados y PC remota.
El DSE6120 MKIII también monitoreará el suministro de red (utilidad).
Los módulos incluyen conexión USB y DSENet® dedicado terminales para expansión del sistema.

FUNCIONES

» Pantalla de texto LCD retroiluminada de 4 líneas
» Varios idiomas de visualización
» Navegación de menú de cinco teclas
» Indicación de alarma LCD
» Texto de encendido personalizable y imágenes de pantalla.
» Compatibilidad de expansión DSENet®
» Data logging facility
» Editor de PLC interno
» Función de desactivación de protecciones
» Totalmente congurable a través de PC usando comunicaciones USB
» Conguración del panel frontal con Protección con PIN
» Modo de ahorro de energía
» Detección y protección de generador trifásico
» Detección y protección de red trifásica (utilidad) (solo DSE6120 MKIII)
» Control automático de transferencia de carga (solo DSE6120 MKIII)
» Corriente y potencia del generador monitoreo (kW, kvar, kVA, pf)
» Corriente y potencia de la red (utilidad) monitoreo (kW, kvar, kVA, pf) (solo DSE6120 MKIII)
» Alarma de sobrecarga de kW
» Protección contra sobrecorriente
