Grupo Electrogeno Generador Diesel 100kw 125kva Cabinado

Grupo Electrogeno Generador Diesel 100kw 125kva Cabinado

$ 1.518.527,50
Cantidad

DATOS GENERALES
Modelo: YNS125YC
Motor Yuchai
Potencia nominal 90 kW - 113 kVA
Potencia máxima 100 kW - 125 kVA
Frecuencia 50 Hz - 1500 RPM
Voltaje 380 V - 220 V
Corriente 162 A
Conexión 3P 4W / Y
Factor de potencia 0.8

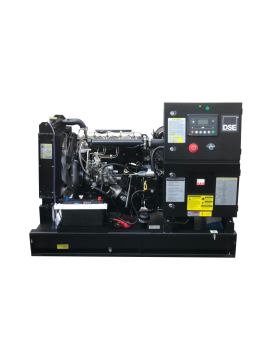

Dimensiones: Abierto(L×An×Al)24000 mm x 1050 mm x 1470 mm Peso 1480kg

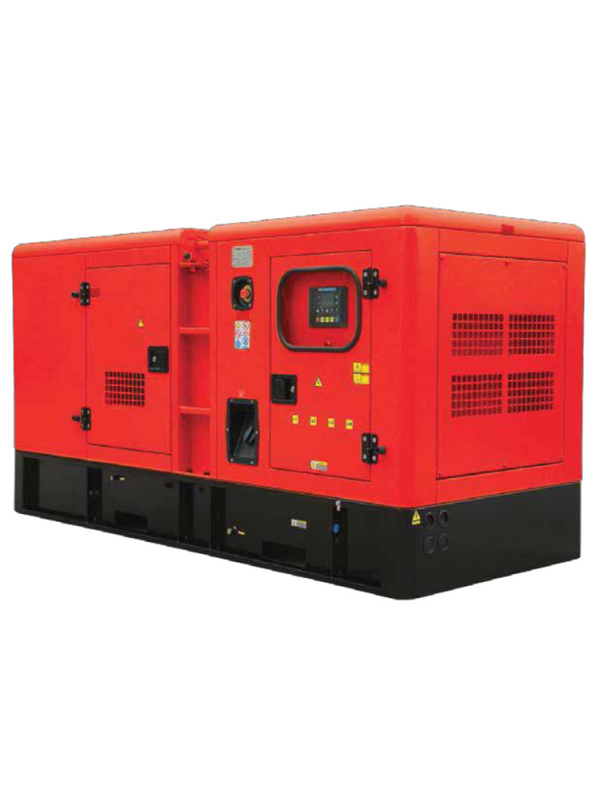

Cabinado(L×An×Al) 2800 mm x 1100 mm x 1600 mm Peso 1290 kg.

CONFIGURACION STANDARD
Motor: Marca: YUCHAI.
Alternador: Marca: YANAN, alternador sin escobillas (tipo STAMFORD).
Radiador: Cabinado: 50ºC Abierto: 40ºC, con rejilla de protección.
Soporte base: Tanque de combustible integrado en la base, soportes antivibración del motor y el generador, soporte de batería, etc.
Sistema de control: DEEP SEA 6020.
Batería: Baterías de plomo/ácido standard, con capacidad para 6 arranques/hora.
Accesorios provistos: Fuelles, codos y bridas, silenciador de escape, etc.
Herramientas: Kit de herramientas básico de MACHTOOLS.
Documentación: Manuales de operación y puesta en marcha, planos eléctricos, etc.

DATOS DEL MOTOR
Modelo: YC6B155L-D21
Aspiración: Turbocargado
Tipo: En linea
Cilindros: 6
Controlador: Electrónico
Potencia: 113 KW
Desplazamiento: 6871 lts.
Diám. x Carrera: 108 x 125 mm
Compresión: 17.5:1
Velocidad: 1500 RPM

SISTEMA DE COMBUSTIBLE
Consumo de combustible a potencia nominal: 27.5 L/h
Tipo de combustible: ASTM D975 No 2-D
Consumo de combustible a potencia máxima: 30 L/h
Velocidad: 1500 RPM

SISTEMA DE LUBRICACION
Capacidad: 18 lts.
Tipo de Combustible: API CF-4 15 W40
Consumo: 0.0035 L/h
Temperatura Máxima 115°C

SISTEMA DE REFRIGERACION
Capacidad: 34 lts.
Modulacion del termostato. 70 - 80 °C
Flujo del ventilador: 248 m3/min
Temperatura Máxima: 102°C
Accionamiento: Polea y corona
Potencia del ventilador: 5 kW

SISTEMA DE ADMISIÓN
Flujo de aire: 587 kg/h
Restricción máxima de admisión: 3.5kPa

SISTEMA DE ESCAPE
Flujo de Gases: 609 kg/h
Temperatura de gases: 600 °C
Presión de restricción: 10 kPa
Tamaño del escape: 1 x Ø68 mm

SISTEMA DE ARRANQUE
Tipo: Arranque eléctrico de 24 V
Baterias: 2 x 120 A/h

DATOS DEL ALTERNADOR
Modelo: SLG274D
Factor de potencia: 0.8
Fases: 3
Conexión: 3P 4W/Y
Paso de bobina 2/3
Aislación: H
Influencia armónica: TIF: <50
Coeficiente de voltaje: THF:<2%
Rango de ajuste: =±5%
Potencia: 96/120 kW/kVA
Voltaje: 380/220V
Frecuencia: 50 Hz
Rodamientos: 1
Clase de aislación: IP 21
Eficiencia: 90.8%
Regulación: ±1%
Regulador: AS440
Excitación: Autoexcitado

Todos estos datos estan basados en normas ISO 3046 y corresponden a las siguientes cotas de utilización: Altitud maxima, 1.000m, presion barometrica 100 KPa, temperatura del aire 25°C y humedad relativa ambiente 30%

Los generadores diesel MACTHOOLS cumplen con las siguientes normas:
ISO8528, ISO14000,ISO3046, GB755, BS5000,VIDEO0530, IEC34-1

SISTEMA DE CONTROL
Modelo DSEG6020

Caracteristicas Generales

Control de funciones de motor electrónico que soporta comunicación JM1939(CAN) y MPU no electrónico y alternador para motores diesel, gasolina, todo en una variante. Con una cantidad de entradas, salidas y protecciones flexibles, los módulos se pueden programar facilmente para adaptarse a una amplia gama de aplicaciones de generación

FUNCIONES
Control de voltajes
Monitoreo del estado real del generador (Kw, Kv, A,kV Ar, fP)
Protección contra sobrecarga (kgWAS)
Modo de ahorro de energía
Manejo del sistema CC
Configuración de marcha/parada fácil
6 Entradas digitales
Soporte para sensores de presión de aceite de 0-10V y 4-20mA
Entradas y salidas configurables
Detección de velocidad CAN, MPU y alternador programable
Alarmas de servicio de motor
Protección contra sobrevelocidad
Amplio calendario
Arranque en ralenti
Control de bomba de combustible
Monitoreo de la batería
Arranque aun con batería baja
Entrada remota de arranque
Sistema que incluye alarma común y alarma de apagado
Alarmas LED y LCD
Memorias de eventos registrados (50)
